特征：
*全自动控制，PC + QC软件控制，Windows10操作系统。
*打印具有XY精度定位和CCD+标记精确定位的ING系统。这印刷位置精度小于0.02mm。
*可以打印汉字，英语，数字，图表，序列号，QR码等。
*ACCESS至这SHopfloor \ MES系统。
* 支持打印配备不同类型的材料，例如PCB，FPC和金属屏蔽。
*旋转多个角度用于打印。
*墨水会立即干燥。印刷含量可以在回流焊接之前用酒精擦拭。炉子中的高温固化后，墨水可以抵抗酒精，摩擦和IPA腐蚀。
*在线添加消耗品而不停止
*节省手动标签的人工成本，高度自动化，准确的打印代码位置，提高产品质量。
| 数量： | |
|---|---|

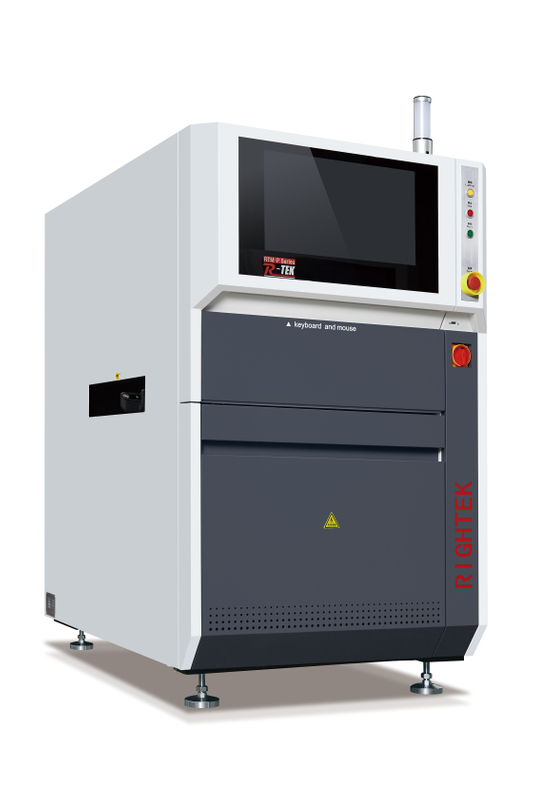

ONline完全aUTOMATON印刷米archine
型号。 rtm-P450
概述：
在线全自动打印机是用于印刷1D代码，QR码，文本，符号或图形的专业设备。它包括打印 系统，XY精密运动平台，Mark+CCD精确定位系统，变速箱轨道自动调整系统和在线阅读 系统。
打印头 （kgk喷气机 )
传输轨道 （导入 TBI 螺丝，进口PMI幻灯片）
踩踏 +螺钉准确控制板的宽度，同时 它可以 合身 工件在y轴方向上的定位。导轨的工作位置具有顶板设备，以确保工件在用不同厚度的工件标记工件时，将工件准确地放在激光焦平面上，以确保打印效果。
操作软件
生动且易于使用的图形交互式界面是全功能且易于操作的。可以将其导入Gerber文件编程中，并且可以随时编辑和调试可选的离线图像编辑模式。
CCD系统（ 德国成像 工业摄像头）
高分辨率颜色工业摄像头 +视觉图像处理系统 + CCD定位系统，条形码阅读和检查系统。
物品 | 范围 | 评论 |
- ●主机规范 | ||
主机尺寸约 | 左边 右宽度：950mm 前面 后深度：1455mm 取决于 下降高度：1650mm（机器体高）（不包括三色灯） | 方向： 左到右 右至左（可选） |
主机重量约为 | 600公斤 | |
主机力量 | 电源：1.5kW 电源：单相220VAC，50Hz | |
寄宿空气源 | 5-7kgf/cm2 或0.5-0.7MPA | |
管道工作高度 | 900±20mm可调节 | |
管道流量路径宽度调整模式 | CNC自动调整 | |
流道传递速度 | 最大：1000mm/s | |
- ●PCB要求 | ||
适用的PCB规格 | 最小：50mmx50mm 最大：450mmx450mm 厚度：0.5-3mm | 可定制 |
皮瓣功能 | 不 | |
PCB最大允许重量 | <= 2kg | |
PCB允许变形 | <2mm | |
轨道传输速度 | 50-3000mm/min | |
PCB上板表面组件的最大高度（不包括板厚度） | 0mm | |
PCB底部表面板组件最大高度（不包括板厚度） | 15mm | 没有插件 |
机制重复准确性 | ±0.02mm | |
X-Y运动速度 | 1000mm/s | |
系统访问 | 访问智能管理系统，例如Shoploor，MES和IMS | |
打印线 | 5行 | |
墨水点直径 | 48um | |
DPI | 115 DPI | |
打印对象 | 字符/条形码/QR代码/图形数据等 | |
打印速度 | 30m/min | |
打印角度 | 0-360度 | |
定位系统 | CCD+标记定位 | |
轨道宽度调整系统 | 自动调整 | |
控制系统 | PC +运动轴卡 +伺服电机 | |
传输方向 | 从左到右，向右到左（可选） | |
- ●软件和网络 | ||
计算机操作系统 | 视窗 10 简化的中文版本 | |
编码操作软件 | R-TEK自发软件 | |
计算机支持网络类型 | 以太网 | |
环境 | 自然环境 | |
- ●环境要求 | ||
温度 | 0-40 ℃，没有凝结，没有结冰 | |
湿度 | 30-90％rh无凝结，没有结冰 | |
运输和存储环境 | 这一系列机器可以运输并存储在-25至55°C的范围内。在24小时内，它可以承受高达65℃的温度。 | |
主配置列表 | ||
物品 | 牌 | 评论 |
打印头 | kgk ccs 系列 | |
工业计算机 | 西门子 工业计算机
| i5处理器，4G RAM，500G硬盘驱动器 |
工业相机 | 德国 成像 DFK33系列 | |
拧紧 | 台湾TBI | |
滑轨 | 台湾 TBI | |
伺服电机 | 松下 伺服 电机A6/400W | |
运输电机 | 日本三星 | |
轻眼 | 松下 反射的轻眼 | |
运动控制卡 | Googol Tech GTS400 | |
控制软件 | r-tek 自我开发的软件 | |
在线全自动打印 机器轮廓图
